MENGGUNAKAN VIRTUAL OSCILLOSCOPE PADA PROTEUS

Virtual Oscilloscope sudah standar / sesuai dengan semua versi ProSPICE dan model-modelnya, yang mempunyai spesifikasi sebagai berikut:
- Dual channel atau X-Y operasi.
- Penguatan tiap channel dapat diatur dari 20V/div sampai 2mV/div
- Periode (Timebase) dapat diatur dari 200ms/div sampai 0.5us/div
- Level tegangan otomatis untuk setiap channel.
- Input dapat berupa sinyal AC atau DC.

Untuk cara penggunaannya sebagai berikut :
1. Buat sebuah rangkaian (disini saya memakai rangkaian op-amp non inverting)

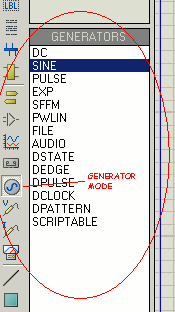

2. Beri masukan sinyal AC ( SINE ) dengan cara klik icon generator mode >> pilih sine

3. Klik masukan tadi (yang sudah dihubungkan dengan rangkaian) >> tekan ctrl + E (Edit Properties) >> beri Amplitude 1V dan Frequency 1Hz >> OK

4. Beri Oscilloscope dengan cara klik icon virtual instruments mode >> pilih oscilloscope

5. Hubungkan channel A dengan input dan channel B dengan output rangkaian
6. Jalankan simulasi klik tombol play ( tekan F12 )
7. Atur Penguatan Amplitudo pada Channel A dan B menjadi 5 V

8. Atur Periodenya menjadi 0,2 mS
9. Matikan channel C dan D dengan memposisikan OFF
10. Lihat hasilnya
11. Selamat mencoba
